LCD tüübid

Vedelkristallide ekraani (LCD) ekraanid on digitaalse ekraani turul olevad klambrid ja neid kasutatakse kuvarirakendustes igas tööstuses. Iga ekraanirakenduse korral on esitatud ainulaadsed nõuete komplekti, nende nõudmiste rahuldamiseks on spetsialiseeritud LCD -de valik kasvanud.

LCD-ekraanid võivad jagada kolme kategooriasse: TN (väänatud nemaatiline), IPS (tasapinnaline lülitamine) ja VA (vertikaalne joondamine). Kõigil neil ekraanitüüpidel on oma ainulaadsed omadused, peaaegu kõigil neil on pistmist sellega, kuidas pildid kuvatakse erinevatel ekraanitüüpidel.

Peamised omadused, mis eristavad LCD -ekraanitüüpe, on heledus, vaatenurgad, värv ja kontrast.

TN vs VA vs IPS kuvamise võrdlus.

TN (väänatud nemaatiline)

See tehnoloogia koosneb nemaatilisest vedelkristallist, mis on küll kahe klaasiplaadi vahel. Kui elektroodidele rakendatakse energiat, keerlevad vedelkristallid 90 kraadi. TN (väänatud nemaatilised) LCD -d on kõige levinumad LCD -ekraanitüübid. Nad pakuvad täisvärvilisi pilte ja mõõdukaid vaatenurki.

TN LCD -d säilitavad spetsiaalse kasutajabaasi vaatamata teistele ekraanitüüpidele, mis kasvavad populaarsust, tänu mõnele ainulaadsele võtmefunktsioonile, mida TN -i kuvamine pakub. Ühe jaoks on TN LCD -del kiiremad reageerimisajad ja värskendussagedus kui teistel TFT LCD -del.

Värskendusmäärad ja reageerimisajad viitavad ajale, mis kulub pikslite aktiveerimiseks ja desaktiveerimiseks vastuseks kasutaja sisenditele; See on ülioluline kiiresti liikuvate piltide või graafika jaoks, mis peavad äärmise täpsusega võimalikult kiiresti värskendama.

TN-ekraanid jäävad oma usaldusväärse jõudluse ja kulutõhusa hinnapunkti tõttu populaarseks.

TN LCD omadused

TN omadused

• Kulutõhus

  Twisted Nemaatilised ekraanid on traditsiooniliselt olnud kõige kuluefektide LCD -variant.

• Kõrgeimad värskendusmäärad

  TN LCD -ekraanidel on kõrgeim värskendussagedus ja reageerimise ajad.

• Piiratud vaatenurgad

  TN LCD -ekraanidel on keskmised vaatenurgad 45-65 kraadi.

• Piiratud heledus

  TN LCD -ekraanid ei ole õues või otsese päikesevalguse vaatamiseks piisavalt heledad.

VA (vertikaalne joondamine)

VA, tuntud ka kui mitme domeeni vertikaalse joondamise (MVA) dislaadid pakuvad funktsioone, mida leidub nii TN kui ka IPS-ekraanidel. VA pikslid kuvatakse pinge rakendamisel vertikaalselt klaasist substraadiga, võimaldades valgust läbi liikuda.

VA ekraanidega kuvarid pakuvad laia vaatenurka, kõrge kontrasti ja hea värvi reprodutseerimist. Need säilitavad kõrge reageerimise kiiruse, mis sarnaneb TN TFT -dega, kuid ei pruugi saavutada sama päikesevalguse loetava heleduse taseme kui võrreldavad TN või IPS LCD -d. VA kuvarid on üldiselt parimad rakenduste jaoks, mida tuleb vaadata mitme nurga alt, näiteks digitaalsed märgid kommertskirjades.

VA LCD omadused

VA omadused

• Laiad vaatenurgad

  VA ekraanid pakuvad laiemat vaatenurka kui TN LCD -sid.

• Värvid ja kontrast

  VA LCD ekraanidel on TN TFT -dega võrreldes paranenud värvi ja kontrasti.

• Taustvalguse heledus

  VA LCD -ekraanid pakuvad tavaliselt madalamat heledust kui samaväärse TN -mudeli TFT.

• Energiatarve

  Päikesevalgust loetavad LCD -d võivad tarbida rohkem energiat kui tavalised LCD -ekraanid.

IPS (tasapinnaline vahetamine)

IPS-i (tasapinnaline lülitustehnoloogia) parandab pildikvaliteeti, toimides kuvari ekraani sees olevale vedelkristallidele. Pinge rakendamisel pöörlevad kristallid pigem paralleelselt (või "tasapinnal"), mitte püsti, et valgust saaks läbi. Sellise käitumise tulemuseks on nende ekraanide pildikvaliteedi mitu olulist paranemist.

Seotud:Mis on IPS -ekraan?

IPS on TN -ekraanidega võrreldes parem, heledus, vaatenurgad ja värvi esitus. Ekraanil olevad pildid säilitavad oma kvaliteedi ilma pesemata või moonutamata, olenemata sellest, millisest nurgast neid vaadeldakse. Seetõttu on vaatajatel paindlikkus ekraanil sisu kuvamiseks peaaegu kõikjalt, selle asemel, et vaadata ekraani esikülje positsioonilt.

IPS võimaldab saada värvilisi, täpseid ja teravaid pilte, mida vaadata peaaegu iga nurga alt.

IPS -i kuvarid pakuvad värskendussagedust pisut madalamat kui TN -kuvarid. Pidage meeles, et pikslite aeg aktiivseks aktiivseks muutumiseks mõõdetakse millisekundites. Nii et enamiku kasutajate jaoks jääb värskendusmäärade erinevus märkamatuks.

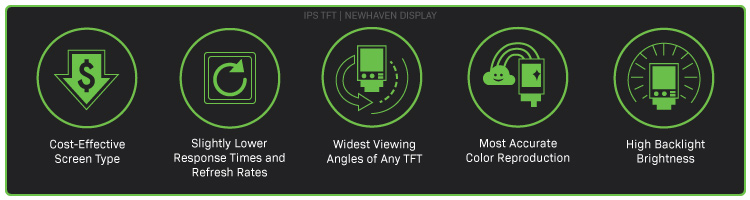

IPS LCD omadused

IPS -i omadused

• Hinnapunkt

  IPS -i kuvarid on nüüd kulutõhusamad võrreldavad TN LCD -dega.

• Keskmised värskendusmäärad

  IPS -ekraanidel on aeglasem värskendusmäära ja reageerimise ajad kui TN LCD ekraanidel.

• Kõige laiemad vaatenurgad

  IPS LCD -ekraanidel on mis tahes TFT LCD -de kõige laiemad vaatenurgad.

• Parimad värvid

  IPS LCD -ekraanid toodavad TFT LCD -de kõige täpsemaid, erksaid värve.

• Kõrgeim heledus

  IPS -i LCD -ekraanidel on kõrge heledusega taustvalgustid päikesevalguse loetavate keskkondade jaoks.

TN vs VA vs IPS võrdluslaud

Järeldus

Praeguste suundumuste põhjal eeldatakse, et IPS ja TN -ekraanitüübid jäävad mõnda aega domineerivateks vorminguteks. Inimese liidese kuvamise tehnoloogia arengu ja uute tootedisainide väljatöötamisel valivad kliendid tõenäoliselt IPS LCD -sid, mis asendavad oma uute projektide jaoks sarnase hinnaga TN LCD -sid.
